米国HARVEY TOOL 超硬極細径圧縮エンドミドル

超硬極細径圧縮エンドミル


CFRP, CFRTPの加工に最適!

CFRP, CFRTPの加工に最適!
  • 1本の工具にアップカットとダウンカットを持つねじれ溝はバリやむしれ、DELAMINATION(層間剥離)の発生を防ぎ切削力は板状材料の厚みの中心に向かって圧縮します。
  • 圧縮によりワークピースの上面、下面に強化された仕上げ端面を形成します。
  • 超硬工具をも消耗させる研磨性の強い複合材から工具寿命を延ばすためDLCコーティングとCVDコーティングの2種類のコーティングを用意しています。

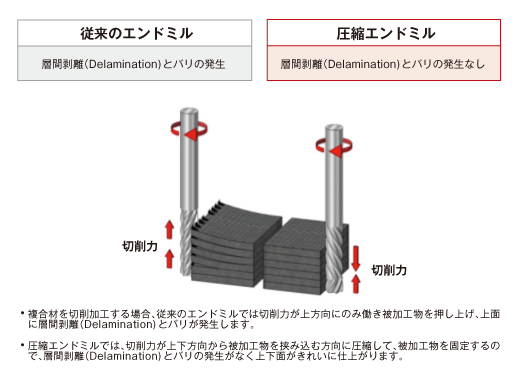

圧縮エンドミドルの原理

圧縮エンドミドルの原理

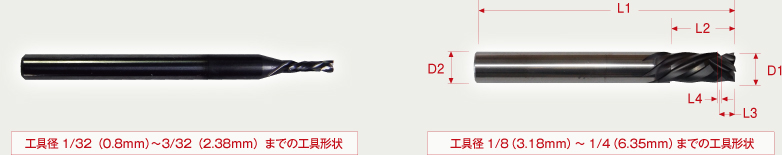

寸法表

寸法表

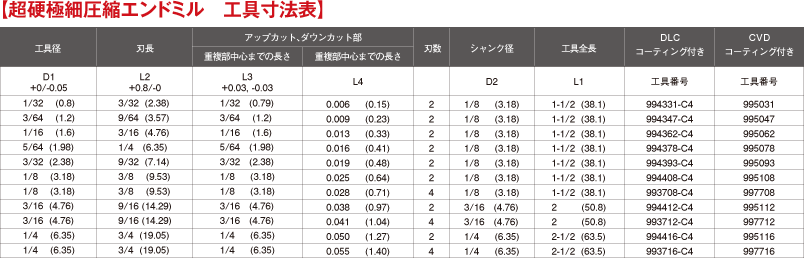

【超硬極細圧縮エンドミル 工具寸法表】

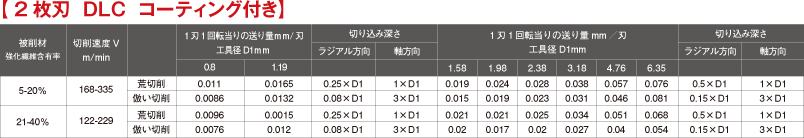

【2枚刃  DLC  コーティング付き】

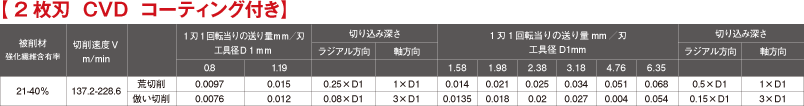

【2枚刃  CVD  コーティング付き】

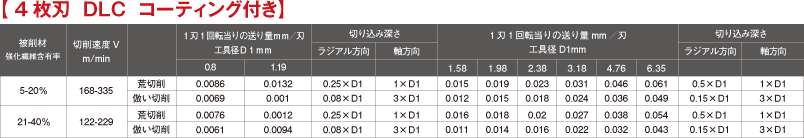

【4枚刃  DLC  コーティング付き】

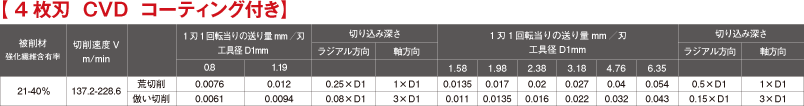

【4枚刃  CVD  コーティング付き】

ワンポイントアドバイス
