クリーンバー(ハイス)


ハイス製で使い勝手の良いバリ取り工具!

●適用穴サイズ ø1.5mm〜ø12.29mm



特徴
  • 工具の回転を止めずに一工程でワークの表と裏のバリ取りができます。
  • 電ドル、ボール盤、専用機、NC工作機械など回転軸のある
    すべての機械で使えます。
  • 工具を使用するにあたって作業者の熟練を必要としません。
  • 難削材などあらゆる被削材にも適用できます。
  • 自動車部品、油圧、空圧部品の交差穴のバリ取りに最適です。
交差穴加工例

交差穴加工例



バリ取り行程図

バリ取り行程図1 バリ取り行程図2 バリ取り行程図3

工具前進。前面のバリを取ります。

たわみを得て切り刃が閉じ通し穴を通過します。

裏面のバリを取り工具を後退させて終了。

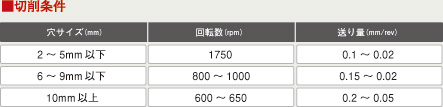

切削条件

バリの状態はワークの材質や形状およびドリルの状態によって変化します。
この切削条件はひとつの目安です。

再研磨の手引き 再研磨の手引き


寸法表

【小径サイズ: BR-1.5〜BR-6 】

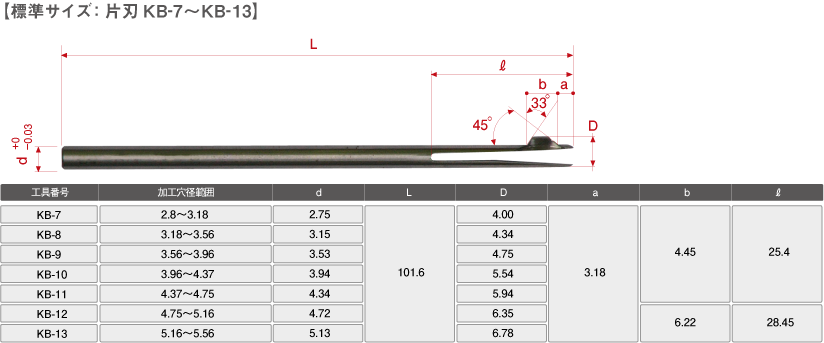

【標準サイズ: 片刃BR-7〜BR-13】

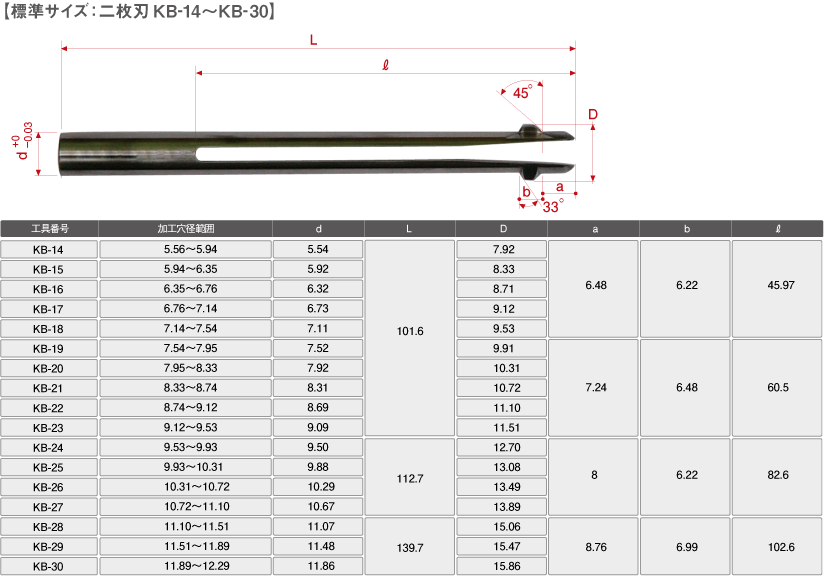

【標準サイズ: 二枚刃BR-14〜BR-30】
